Évaporateur de condensats Série 2780-1075X – ATEX IP65 – Compatible avec les fluides inflammables
BAC DE RECUPERATION ET D ÉVAPORATION
DES EAUX DE CONDENSAT

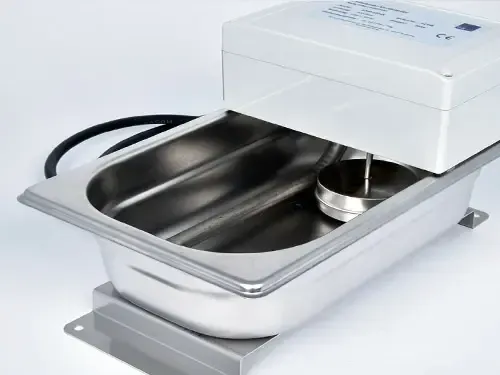

Bac en INOX avec flotteur et résistance intégrée.
Grande capacité d'évaporation - 18 Litres / jour
Description générale
L’évaporateur de condensats série 2780-1075X est un dispositif professionnel destiné à l’évaporation automatique des eaux de condensation issues des meubles frigorifiques, vitrines réfrigérées et chambres froides commerciales ou de pompes à chaleur / climatisation.
Conçu pour être intégré directement dans des équipements frigorifiques fabriqués en série, il garantit une évaporation sécurisée des condensats, y compris dans les installations fonctionnant avec des fluides inflammables
Caractéristiques techniques principales
- Alimentation : 230 V AC – 50 Hz
- Longueur du câble d'alimentation : 130 cm avec fiche mâle 220V
- Puissance : 600 W
- Capacité d’évaporation : jusqu’à 18 litres / jour
- Courant maximal : 5 A
- Indice de protection : IP65
- Température de surface max. : 200 °C (classe T3)
- Classe ATEX : II 3G Ex nA IIA T3 Gc
- Matériaux : bac inox – boîtier polycarbonate UV résistant
Dimensions : L x l x H (mm) : 325 x 176 x 112 - Hauteur avec boitier : 180 mm
Référence de l’article : 2780-1075X
Prêt à brancher
Origine : Allemagne
Les + de ce produit :
Commutation sans étincelles
Pas de consommation électrique au repos
Construction receveur et résistance en inox
Boîtier en polycarbonate avec classe de protection IP 65
Résistant aux UV
Applications
- Meubles frigorifiques professionnels
- Vitrines réfrigérées positives et négatives
- Chambres froides commerciales
- Pompe à chaleur / Climatisation (Attention à la hauteur de 112 mm - ne peut être glissé sous le groupe extérieur s'il est posé sur des support de sol type Rupper ou PVC)
- Installations frigorifiques intégrant des fluides A3
Fonctionnement
Les condensats sont collectés dans un bac inox.
Lorsque le niveau prédéfini est atteint, un interrupteur à flotteur
active automatiquement la résistance chauffante.
La commutation s’effectue par :
- capteur à effet Hall basse tension (5 V DC),
- optocoupleur avec détection du passage par zéro,
- triac semi-conducteur hermétique.
➡️ Résultat : évaporation progressive, sans arc électrique, sans perturbation réseau.
Installation & sécurité
- Installation horizontale obligatoire
- Raccordement par personnel qualifié uniquement
- Section câble minimale : 1,5 mm²
- Protection électrique max. : 16 A
- Appareil chauffant en fonctionnement → protection contre le contact requise
- Toute modification annule la garantie
Conformité réglementaire
✔ Directive ATEX 2014/34/UE
✔ Directive Basse Tension 2014/35/UE
✔ Normes EN 60079-0 / EN 60079-15 / EN 60335-1
Fonctionnement technique
Les évaporateurs de la série 2780-1075X sont équipés d’un interrupteur à flotteur qui coupe et active l’élément chauffant sans contact lorsqu’un niveau de remplissage défini est atteint.
La détection est assurée par un capteur à effet Hall, alimenté en 5 VDC, isolé du réseau par un transformateur de sécurité.
Le déclenchement de la puissance est effectué par un optocoupleur avec détection du passage par zéro, pilotant un triac semi-conducteur hermétique.
Ainsi :
- seules des demi-ondes ou ondes complètes sont appliquées à la résistance,
- les perturbations réseau sont exclues,
- aucune étincelle n’est générée,
- aucun contact mécanique n’est présent.
Le boîtier est en polycarbonate IP65, résistant aux UV, sans halogène ni silicone.
Les borniers sont équipés de ressorts de serrage garantissant un maintien constant des conducteurs.
En état de repos (sans condensat), l’évaporateur ne consomme aucune énergie.
Consignes d’exploitation
- Les évaporateurs de la série 2780-1075X sont exclusivement destinés à l’évaporation des condensats.
- Le bac à condensats doit toujours être maintenu propre et exempt de corps étrangers.
- Un contrôle régulier du bon fonctionnement du flotteur est recommandé.
- En cas de salissure, le nettoyage doit être effectué uniquement avec de l’eau tiède savonneuse.
L’utilisation de produits chimiques ou de nettoyants agressifs est interdite et entraîne l’annulation de la garantie.
Consignes pour l’installation et la mise en service
- Chaque évaporateur de condensats doit être raccordé électriquement avec un câble de section minimale de 1,5 mm² et protégé par un fusible de 16 A maximum.
- Les variations de tension peuvent affecter les performances et endommager les éléments chauffants.
- Le boîtier ne doit pas être ouvert ni modifié.
- L’appareil ne doit pas être installé sur des surfaces humides ou en bois.
- Il doit être fixé horizontalement pour un fonctionnement correct.
Prévention :
- l’appareil chauffe pendant le fonctionnement. Des mesures doivent être prises par l'utilisateur de l’équipement final pour éviter tout contact accidentel.
- L’évaporateur ne doit être installé que dans des équipements garantissant une évacuation libre de la vapeur produite.
